產品簡述

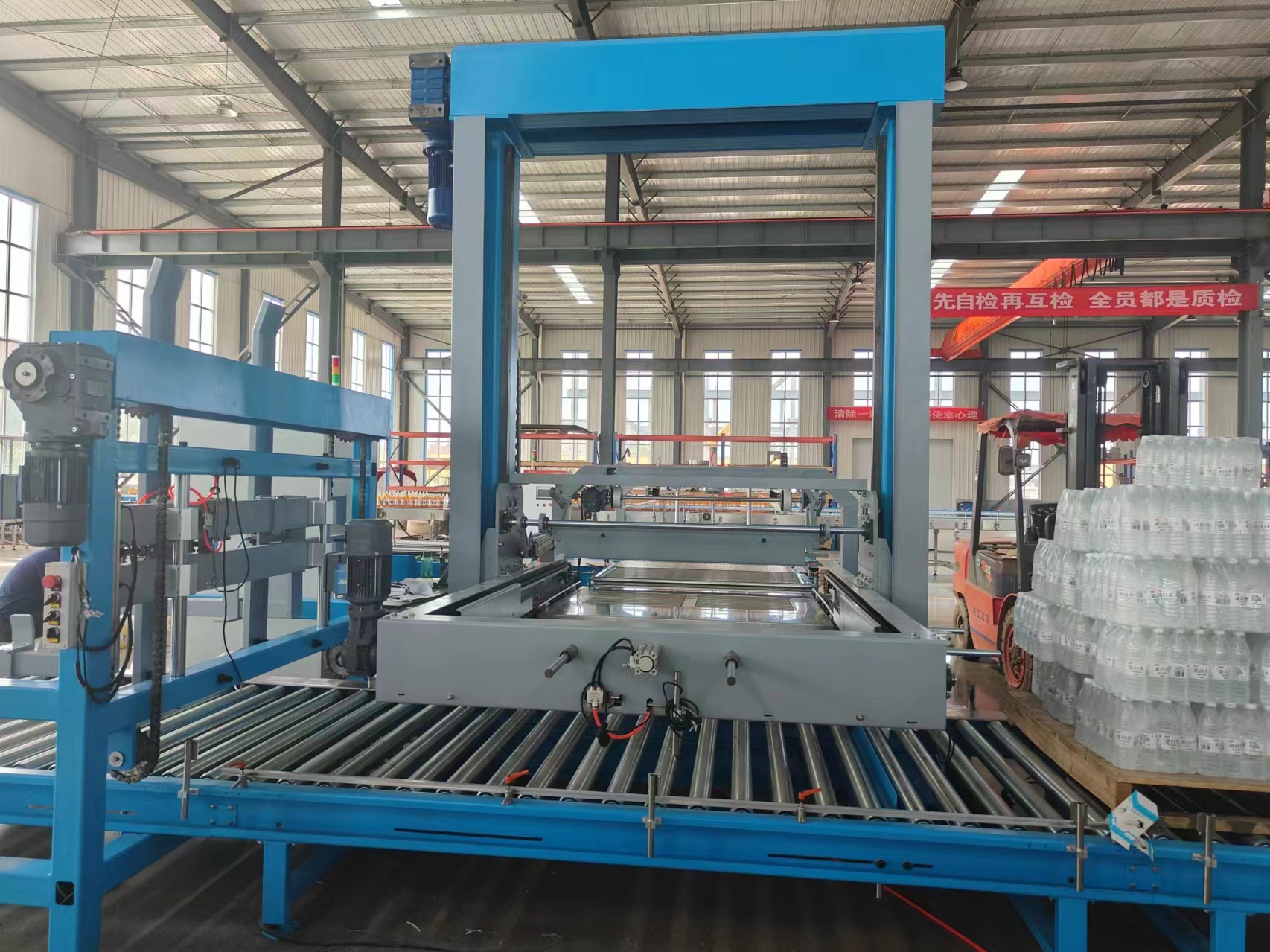

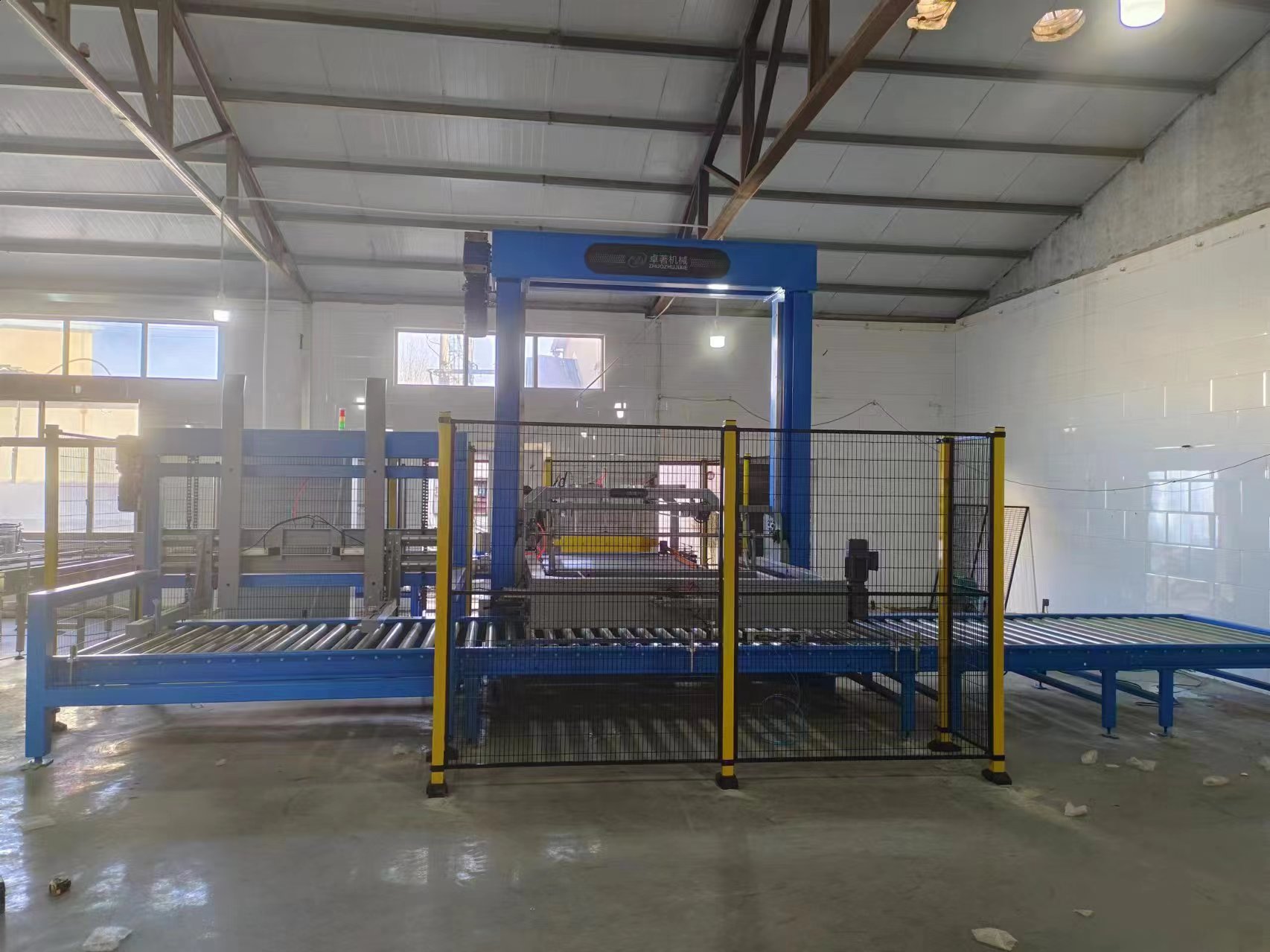

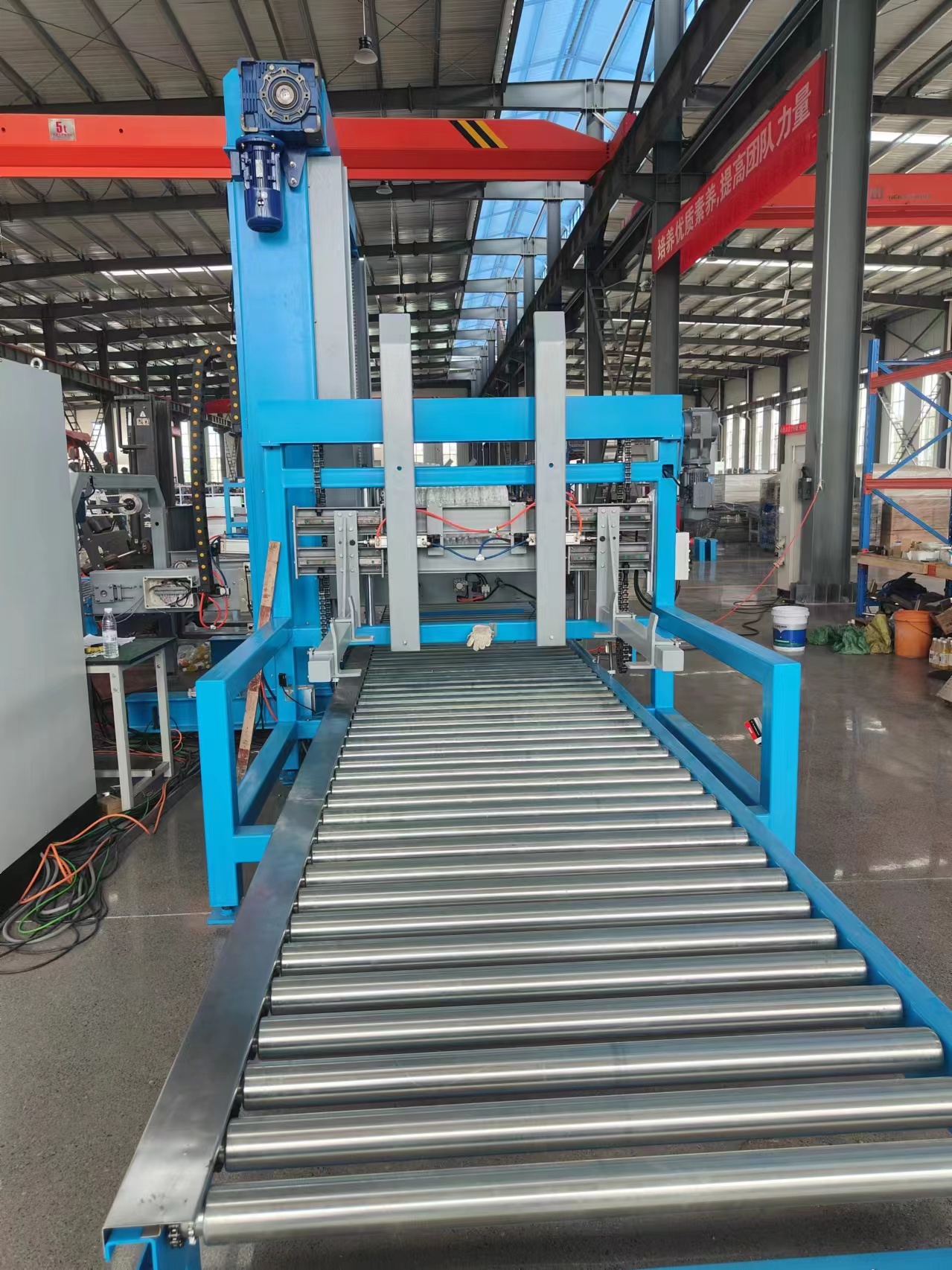

碼垛機是將已裝入容器的紙箱，按一定排列碼放在托盤（木質、塑膠）上，進行自動堆碼，可堆碼多層，然后自動輸至實托工位，便于叉車運至倉庫儲存。本設備采用進口品牌PLC+觸摸屏控制，實現智能化操作管理，簡便、易掌握，多種編組形式調整方便。可大大地減少勞動力和降低勞動強度，提升企業的生產線管理水平。

采用高速、平穩、節省空間之理念設計。采用分開式托盤、更快速、更節省空間。 一機多用，調整迅速，可用于多種規格產品碼垛。

適用范圍：紙箱、中轉框、熱收縮膜包產品的碼垛。

技術參數

• 標準能力： 30～40箱/分鐘

注：碼垛速度與托盤尺寸、進箱寬窄方向、紙箱尺寸及每層的編組形式等有關。

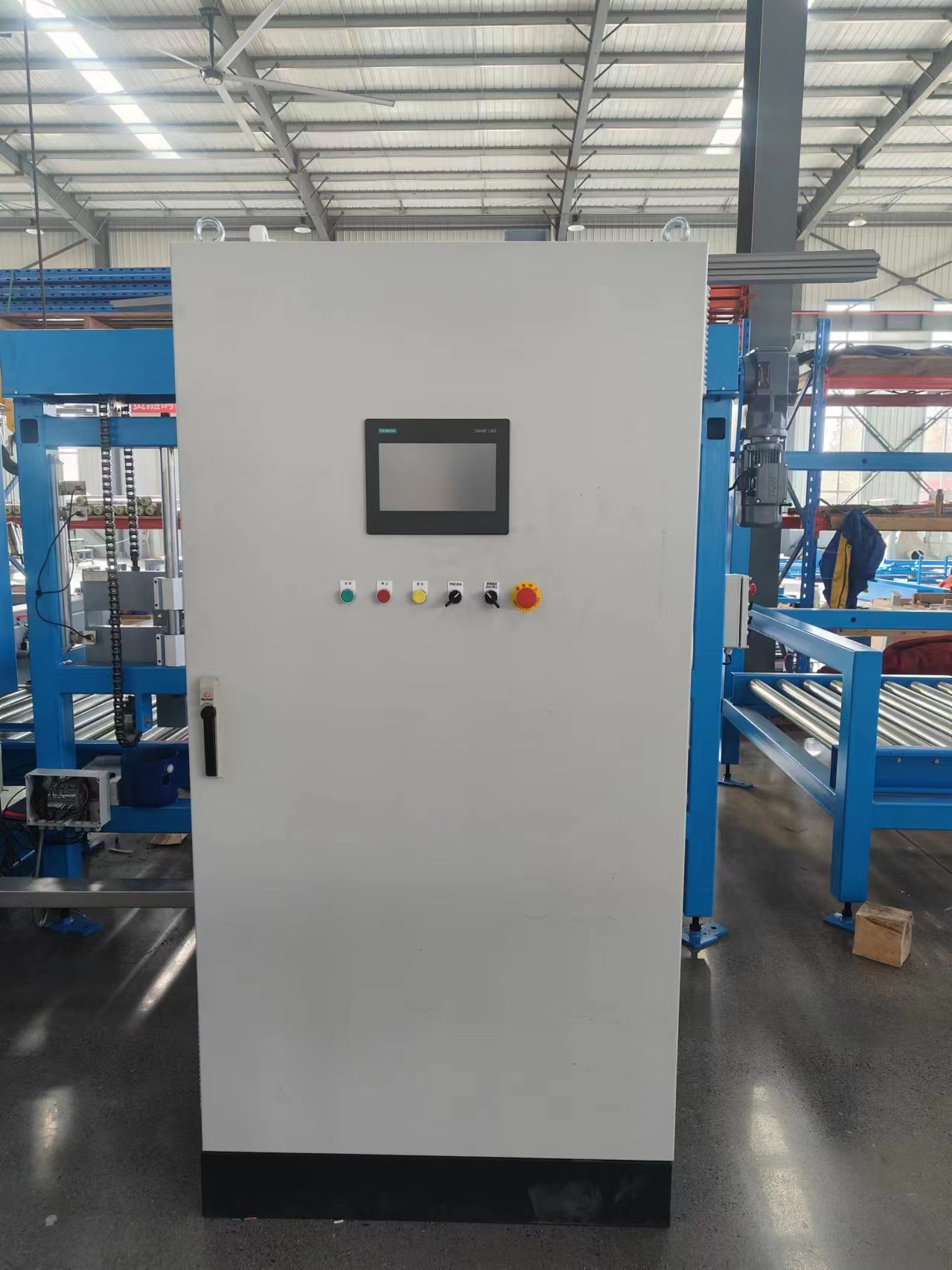

• 操作方式： 人機界面

• 每層最大載重： 260KG

• 每托盤最大載重： 1600KG

• 最高堆疊高度： 1750MM（含托盤高度）

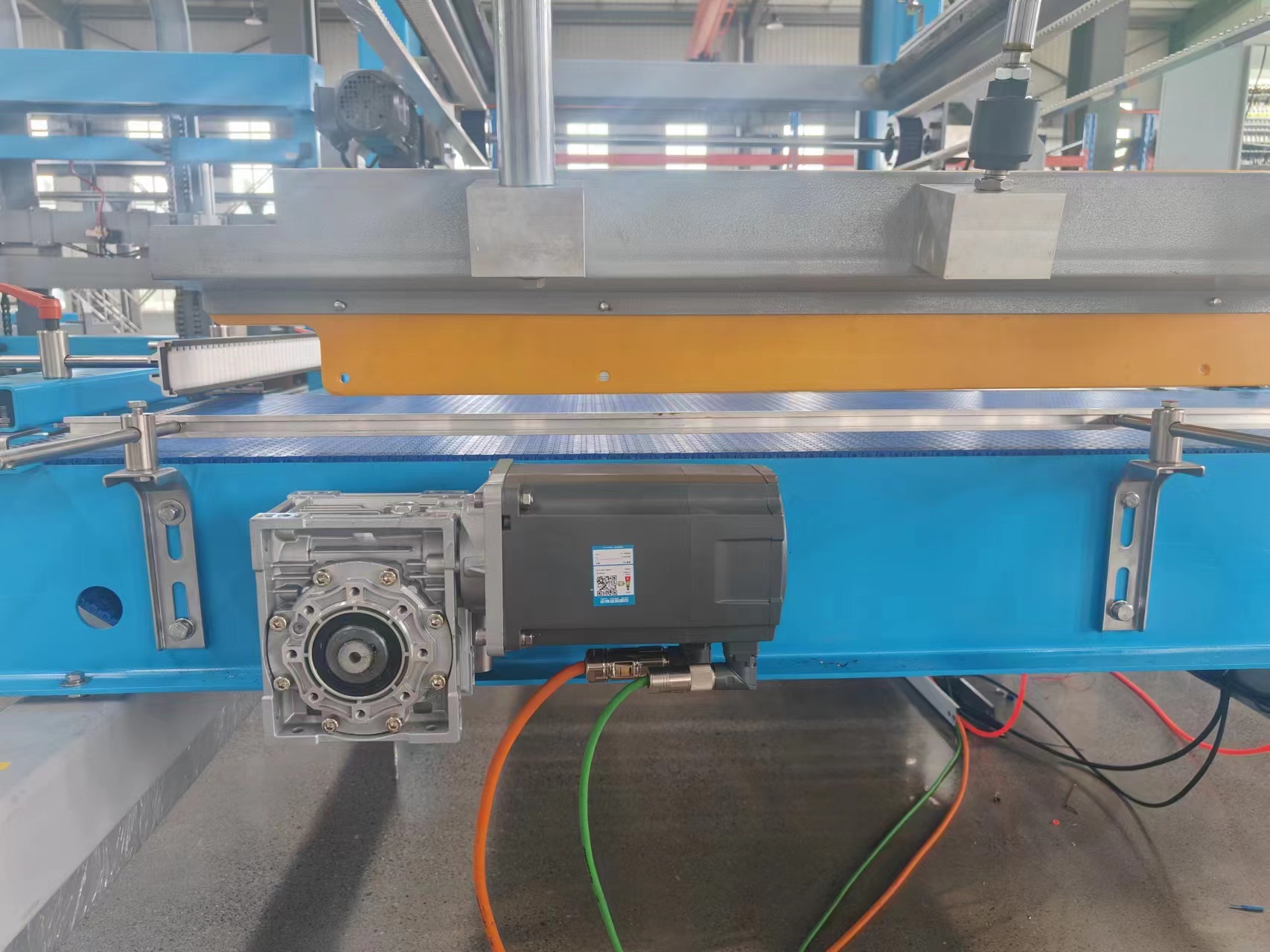

• 電機電源/功率： 三相五線，AC 380V/50HZ，15KW

• 控制電壓：DC 24V

• 空氣消耗： 500NL/MIN（空氣使用量：6-8KG/ CM²）

• 氣管接口尺寸 φ10mm

• 設備尺寸： (L)8000MM×(W)5200MM×(H)3545MM

• 環境條件：

  海拔高度:海拔 3～2000 米

  環境溫度:0℃～40℃

  濕度：40%～95%

• 設備重量： 7500KG

• 對棧板的要求:

  1）、最大使用棧板尺寸：L×W×H=1300×1200×150（mm）

  2)、最小使用棧板尺寸： L×W×H=1000×1000×150（mm)

  3)、棧板堆垛上下整齊，形式以川字型，田字型等形式為主，材質可為鐵質，塑料，木質等；

  4)、棧板長邊上需有用于分棧的叉孔。

  5)、棧板需保證能在輥筒上平穩輸送。

相關物料要求：

1)、產品重量要求，單組合≤12kg，層重≤260kg

2)、適用生產線高度:1050mm或750mm，出棧高度:550mm。

3)、產品組合尺寸要求(寬面進箱時)：

長170mm≤L≤500mm

寬170mm≤W≤400mm
